甘南干式变压器核心组成部件概述

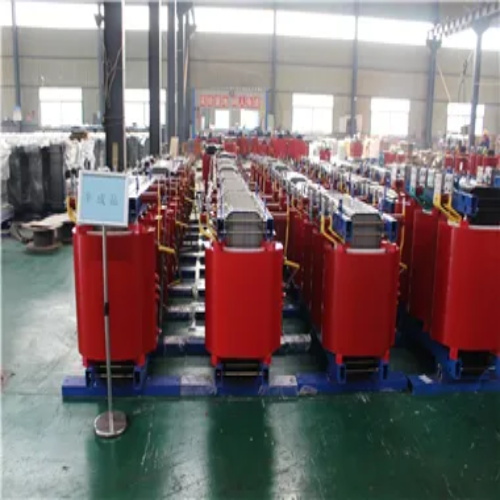

甘南干式变压器作为电力系统中重要的输变电设备，其核心组成部件主要包括铁芯、绕组、绝缘系统及冷却系统等。这些部件共同协作，确保变压器高效、安全、稳定运行。与甘南油浸式变压器相比，甘南干式变压器采用空气或其他气体作为绝缘和冷却介质，具有防火、环保、维护简便等显著特点，广泛应用于高层建筑、地铁、电站、工矿企业及新能源等领域。

一、铁芯

铁芯是变压器的磁路部分，负责传导交变磁通，实现电能转换。

• 功能：提供低磁阻路径，集中磁场，减少涡流和磁滞损耗，提高能效。

• 材质要求：通常采用高导磁率、低损耗的冷轧硅钢片（如取向硅钢片），表面涂覆绝缘层以减少涡流。硅钢片厚度一般为0.23mm、0.27mm或0.30mm，要求叠片平整、接缝紧密。

• 特点：铁芯结构多为心式或壳式，需进行退火处理以消除应力，确保磁性能稳定。

二、绕组

绕组是变压器的电路部分，通过电磁感应实现电压变换。

• 功能：初级绕组接入输入电压，次级绕组输出所需电压，完成能量传递。

• 材质要求：导体通常采用电解铜（纯度≥99.95%）或电工铝，要求导电率高、机械强度好。铜绕组载流能力强，适用于大容量变压器；铝绕组成本较低，轻量化优势明显。绝缘层采用耐热等级高的材料，如聚酯薄膜、玻璃丝包线等。

• 特点：绕组结构分为层式或饼式，需浸渍绝缘漆（如环氧树脂）以增强防潮、耐热和机械强度。

三、绝缘系统

绝缘系统是保障变压器安全运行的关键，防止绕组间或绕组对地发生电气故障。

• 功能：提供电气隔离，承受工作电压和过电压冲击，确保长期可靠绝缘。

• 材质要求：主要采用耐高温、阻燃的固体绝缘材料，如环氧树脂、聚酰亚胺薄膜、云母制品及NOMEX®纸。绝缘材料需符合耐热等级（如F级155℃、H级180℃），并具备良好的介电强度和机械韧性。

• 特点：绝缘系统设计需考虑爬电距离和电气间隙，通常通过真空压力浸渍（VPI）工艺处理，形成整体密封结构，增强防尘防潮能力。

四、冷却系统

冷却系统用于散发变压器运行中产生的热量，维持温度在安全范围内。

• 功能：通过空气对流或强制风冷降低绕组和铁芯温升，防止绝缘老化。

• 材质要求：冷却风机采用耐高温金属或工程塑料外壳，电机绝缘等级需与变压器匹配。风道和散热片通常由铝合金或钢制材料制成，要求导热性好、结构牢固。

• 特点：自然冷却（AN）适用于小容量变压器；强制风冷（AF）可提升变压器短时过载能力，需配置温控装置自动启停风机。

五、其他辅助部件

包括外壳、接线端子、温控及保护装置等，共同提升变压器整体性能。

• 外壳：采用不锈钢、铝合金或镀锌钢板，提供机械防护和散热通道。

• 接线端子：铜或铜合金材质，表面镀锡或银以降低接触电阻。

• 温控系统：PT100铂电阻或热电偶传感器，配合智能控制器实现超温报警和跳闸保护。

干式变压器典型规格与技术参数

应用领域与选型建议

干式变压器因其安全、环保特性，常用于防火要求高的场所：

• 建筑配电：高层写字楼、医院、学校，选型需注重低噪音和紧凑结构。

• 工业领域：冶金、化工、矿山，应选择耐湿热、防腐蚀材质，并加强绝缘设计。

• 新能源：光伏电站、风电场，需适应频繁负载波动，关注效率和散热性能。

选型时需综合考虑额定参数、安装环境、绝缘等级及成本，并优先选择符合国际标准（如IEC、GB）的优质产品，以确保长期运行可靠性。
